Model CAD ze skanu 3D – jak wygląda rekonstrukcja?

Skanowanie 3D pozwala pozyskać dane opisujące geometrię rzeczywistego obiektu, ale jego bezpośrednim rezultatem nie jest zazwyczaj edytowalny model konstrukcyjny. Chmura punktów lub siatka trójkątów może być wykorzystywana w środowisku CAD jako geometria odniesienia, jednak przygotowanie modelu B-Rep albo modelu parametrycznego wymaga rekonstrukcji geometrii.

Rekonstrukcja łączy dane pomiarowe z pracą konstruktorską w środowisku CAD. W zależności od rodzaju elementu i celu projektu rezultatem może być model powierzchniowy, bryłowy B-Rep albo model parametryczny zawierający wymiary, relacje i operacje modelowania. Nie każdy projekt wymaga przejścia przez wszystkie te postacie danych.

Dlaczego skan nie jest jeszcze edytowalnym modelem konstrukcyjnym?

---

Skaner pozyskuje dane opisujące widoczną powierzchnię obiektu, ale nie rozpoznaje automatycznie jego funkcji konstrukcyjnej ani pierwotnych założeń projektowych. Nie określa samodzielnie, które powierzchnie powinny być równoległe, jakie były nominalne średnice otworów ani czy lokalne odchylenie wynika z tolerancji wykonania, zużycia lub deformacji.

Dane pomiarowe nie zawierają również historii operacji modelowania, zależności geometrycznych ani parametrów charakterystycznych dla edytowalnego modelu CAD. Ich przekształcenie w uporządkowaną geometrię konstrukcyjną wymaga więc analizy, rekonstrukcji oraz sprawdzenia uzyskanego rezultatu.

Główne etapy tego procesu przedstawia poniższy diagram.

W zależności od sposobu realizacji projektu danymi referencyjnymi może być chmura punktów lub przygotowana na jej podstawie siatka trójkątów. Na etapie analizy rozpoznawane są m.in. osie, płaszczyzny, przekroje, powierzchnie walcowe oraz inne cechy konstrukcyjne. Następnie na ich podstawie budowany jest model CAD.

Etap 1. Chmura punktów

---

Jedną z podstawowych postaci danych pomiarowych jest chmura punktów. Każdy punkt jest opisany współrzędnymi przestrzennymi i reprezentuje zarejestrowany fragment powierzchni obiektu.

Chmura nie zawiera jeszcze jawnie zdefiniowanych powierzchni, krawędzi, wymiarów ani relacji konstrukcyjnych. Może jednak służyć do analiz, kontroli kompletności, porównań oraz dalszej rekonstrukcji.

Chmura punktów może być wykorzystywana do:

• analizy geometrii,
• kontroli jakości,
• porównania z modelem nominalnym,
• archiwizacji,
• dalszej rekonstrukcji.

Na tym etapie mamy jednak przede wszystkim dane pomiarowe, a nie konstrukcyjny model części.

Etap 2. Utworzenie siatki trójkątów

---

Z chmury punktów można utworzyć siatkę trójkątów (mesh).

Na podstawie danych pomiarowych można utworzyć siatkę złożoną z połączonych trójkątów. Stanowi ona dyskretną, poligonalną reprezentację powierzchni obiektu, której szczegółowość zależy m.in. od jakości pomiaru, odstępu między punktami i sposobu generowania siatki.

Mesh może wiernie odwzorowywać zmierzony kształt, ale jego możliwości edycji różnią się od pracy z klasycznym modelem powierzchniowym lub bryłowym B-Rep.

Mesh może być wystarczający, jeżeli celem jest:

• archiwizacja geometrii,
• wizualizacja,
• analiza powierzchni,
• przygotowanie danych do druku 3D,
• zachowanie cyfrowej kopii istniejącego elementu.

Jeżeli jednak model ma być dalej projektowany i modyfikowany, potrzebne jest zazwyczaj dalsze opracowanie danych.

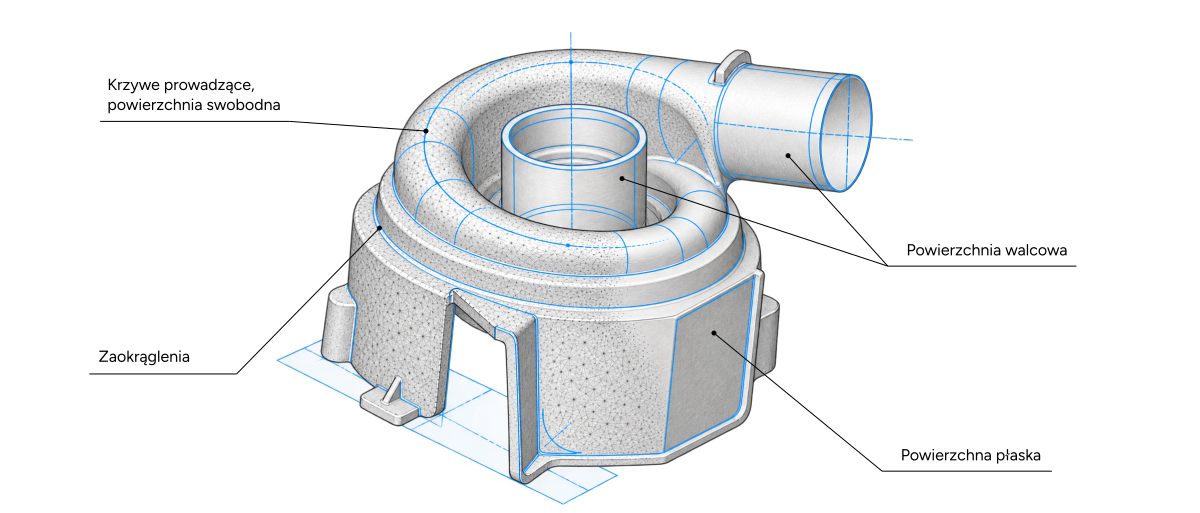

Etap 3. Rozpoznanie geometrii

---

Rekonstrukcja CAD rozpoczyna się od analizy istniejącej geometrii.

Na podstawie skanu można rozpoznać m.in.:

• płaszczyzny,
• walce,
• stożki,
• otwory,
• osie,
• promienie,
• symetrie,
• powierzchnie swobodne.

Istotne jest nie tylko odwzorowanie tego, co zostało zarejestrowane, lecz także określenie konstrukcyjnej logiki części. Konstruktor analizuje m.in. osie, symetrie, współosiowość, równoległość, prostopadłość oraz prawdopodobne zależności między poszczególnymi cechami.

Decyzje te zależą od celu projektu. Inaczej rekonstruuje się aktualny stan elementu, a inaczej jego prawdopodobną geometrię nominalną.

Przykładowo kilka powierzchni może być w rzeczywistym elemencie ustawionych niemal prostopadle, ale skan może wykazywać niewielkie odchylenie wynikające z wykonania, zużycia lub dokładności pomiaru.

Model CAD nie zawsze powinien więc kopiować każdy szczegół skanu jeden do jednego.

Rekonstrukcja może zmierzać w dwóch podstawowych kierunkach:

• model zgodny ze stanem istniejącym (as-built) – odwzorowujący zmierzoną geometrię wraz z rzeczywistymi odchyleniami;
• model odtwarzający założenia konstrukcyjne (design intent) – porządkujący geometrię i odtwarzający prawdopodobne wymiary, relacje oraz cechy nominalne.

Kierunek rekonstrukcji należy ustalić przed rozpoczęciem modelowania, ponieważ wpływa on na sposób interpretowania odchyłek i zużycia.

Etap 4. Rekonstrukcja powierzchni i brył

---

Po rozpoznaniu geometrii można rozpocząć budowę modelu powierzchniowego lub bryłowego B-Rep.

W przypadku części pryzmatycznych rekonstruuje się podstawowe elementy analityczne, takie jak płaszczyzny, powierzchnie walcowe, stożkowe i sferyczne, a następnie łączy je w spójną geometrię.

Elementy o bardziej złożonych kształtach mogą wymagać odtworzenia powierzchni swobodnych, np. NURBS, dopasowanych do danych pomiarowych. Stopień dopasowania powinien odpowiadać celowi projektu – model nie zawsze musi odwzorowywać każdy lokalny ślad zużycia, chropowatość lub szum pomiarowy.

Celem nie jest wtedy stworzenie jak największej liczby powierzchni, lecz uzyskanie modelu, który:

• możliwie dobrze odpowiada danym pomiarowym,
• zachowuje istotne cechy konstrukcyjne,
• jest logicznie zbudowany,
• można wykorzystać w dalszym projektowaniu.

Etap 5. Przygotowanie modelu parametrycznego CAD

---

Ostatecznym rezultatem może być parametryczny model CAD, który można dalej edytować i rozwijać.

Model parametryczny zawiera nie tylko geometrię, lecz również zdefiniowane wymiary, relacje, płaszczyzny odniesienia i operacje modelowania. Dzięki temu wybrane cechy można modyfikować w kontrolowany sposób, bez ręcznego przebudowywania całej części.

Można więc zmieniać m.in.:

• wymiary,
• średnice,
• położenie otworów,
• grubości,
• promienie,
• kąty,
• zależności pomiędzy elementami.

Dzięki temu model staje się nie tylko cyfrową kopią istniejącego obiektu, ale narzędziem do dalszego projektowania.

Etap 6. Weryfikacja modelu względem danych pomiarowych

---

Po utworzeniu modelu CAD należy sprawdzić jego zgodność z chmurą punktów lub siatką trójkątów. Porównanie może być przedstawione w formie mapy odchyłek pokazującej, gdzie model znajduje się powyżej lub poniżej zmierzonej powierzchni.

Sposób interpretacji wyniku zależy od przyjętego celu rekonstrukcji. W modelu odwzorowującym stan istniejący dąży się zazwyczaj do możliwie małych odchyłek od danych. W modelu odtwarzającym geometrię nominalną część różnic może być zamierzona, np. gdy usuwane są skutki zużycia, deformacji lub niedokładności wykonania.

Weryfikacja powinna obejmować szczególnie powierzchnie bazowe, osie, otwory, cechy współpracujące oraz fragmenty istotne dla późniejszego zastosowania modelu. Sam estetyczny wygląd modelu nie potwierdza jego zgodności z danymi pomiarowymi.

QuickSurface PRO i SolidWorks w procesie rekonstrukcji

---

W praktyce proces rekonstrukcji może wykorzystywać specjalistyczne oprogramowanie do inżynierii odwrotnej oraz klasyczne środowisko CAD.

W realizowanych projektach dane pomiarowe opracowujemy m.in. w QuickSurface PRO. Oprogramowanie umożliwia pracę z siatkami oraz chmurami punktów, wyznaczanie przekrojów, dopasowywanie elementów analitycznych, tworzenie powierzchni swobodnych i kontrolowanie odchyłek względem skanu.

Przygotowaną geometrię wykorzystujemy następnie w SolidWorks do budowy lub dalszego rozwijania modelu konstrukcyjnego, definiowania cech parametrycznych, przygotowania złożeń i tworzenia dokumentacji technicznej.

Podział pracy między programami zależy od geometrii części i oczekiwanego rezultatu. Nie każdy projekt wymaga pełnego modelu parametrycznego ani przenoszenia całej rekonstrukcji do środowiska SolidWorks.

Podział pracy może więc wyglądać następująco:

skanowanie → chmura punktów → Mesh → rekonstrukcja geometrii → model CAD → dokumentacja / produkcja

Dobór narzędzi i zakres opracowania zależy jednak od rodzaju części oraz oczekiwanego rezultatu.

Czy z każdego skanu można przygotować użyteczny model CAD?

---

Nie zawsze. Możliwość przygotowania wiarygodnego modelu zależy m.in. od:

• dokładności i kompletności danych pomiarowych;
• dostępności powierzchni istotnych dla rekonstrukcji;
• złożoności geometrii;
• stanu technicznego części;
• stopnia zużycia lub deformacji;
• wymaganych tolerancji;
• dostępności dokumentacji i informacji o funkcji elementu.

Braki w danych mogą niekiedy zostać uzupełnione na podstawie symetrii, powtarzalności lub wiedzy konstrukcyjnej. Takie fragmenty nie pochodzą jednak bezpośrednio z pomiaru i powinny być traktowane jako wynik rekonstrukcji oraz przyjętych założeń.

Czy model CAD powinien dokładnie kopiować skan?

---

Nie zawsze.

Jeżeli celem jest wierne odwzorowanie istniejącego elementu, model powinien możliwie dokładnie odpowiadać rzeczywistej geometrii.

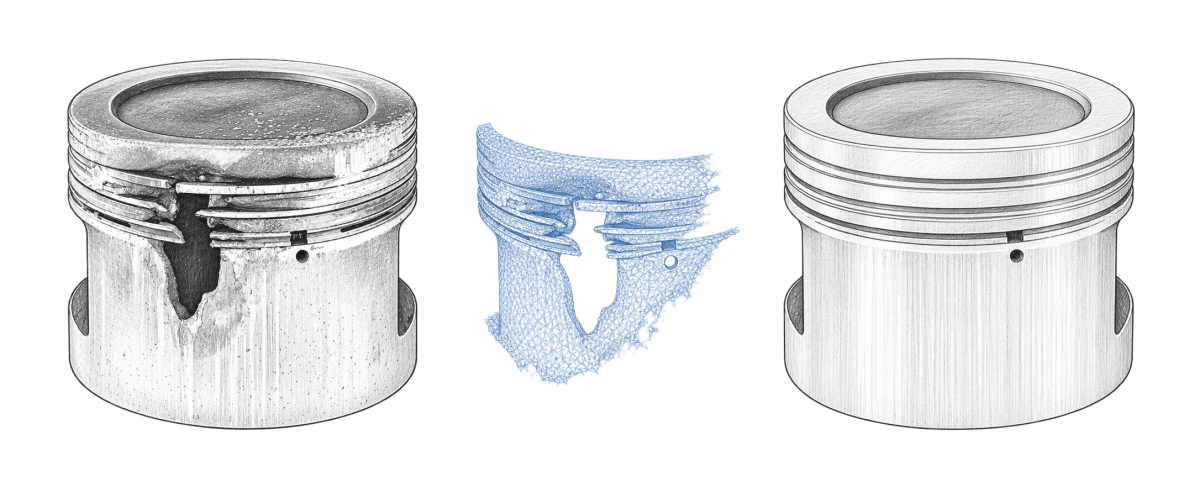

W przypadku części zużytej lub odkształconej sytuacja może być jednak inna. Konstruktor może potrzebować odtworzyć nominalną geometrię, a nie skopiować wszystkie deformacje istniejącego egzemplarza.

Przykładowo zużyty otwór może wymagać odtworzenia wymiaru nominalnego. Nie zawsze można go jednak jednoznacznie wyznaczyć na podstawie samego skanu. Potrzebne mogą być dane z dokumentacji, analiza elementu współpracującego, porównanie z niezużytą cechą, symetria części albo uzgodnione założenia konstrukcyjne.

Podobnie odkształcona powierzchnia może zostać zrekonstruowana na podstawie symetrii lub innych zależności, ale przyjęte założenia powinny być jawnie określone i odróżnione od geometrii wynikającej bezpośrednio z pomiaru.

Kiedy wystarczy Mesh, a kiedy potrzebny jest CAD?

---

Nie każdy projekt wymaga tworzenia parametrycznego modelu.

Najważniejszym kryterium jest więc sposób późniejszego wykorzystania danych.

Jeżeli potrzebna jest jedynie cyfrowa reprezentacja kształtu, tworzenie pełnego modelu CAD może być niepotrzebne. Jeżeli natomiast model ma być modyfikowany, wymiarowany lub wykorzystany do przygotowania dokumentacji, rekonstrukcja CAD jest znacznie bardziej uzasadniona.

Od skanu do modelu konstrukcyjnego

---

Rekonstrukcja modelu CAD jest etapem, który łączy pomiary 3D z projektowaniem.

W uproszczeniu cały proces można przedstawić następująco:

istniejący obiekt → określenie celu → pomiar 3D → kontrola i opracowanie danych → rekonstrukcja geometrii → model CAD → weryfikacja → dokumentacja lub dalsze projektowanie

Nie każdy projekt obejmuje wszystkie etapy. Siatka trójkątów może być rezultatem końcowym albo pośrednim, a model przeznaczony do produkcji może wymagać dodatkowego uzupełnienia o tolerancje, materiał i wymagania technologiczne.

Podsumowanie

---

Skanowanie 3D dostarcza danych o zmierzonej geometrii, natomiast rekonstrukcja przekształca je w model odpowiadający określonemu zastosowaniu. Rezultatem może być model powierzchniowy, bryłowy B-Rep albo model parametryczny przeznaczony do dalszego projektowania.

Kluczowa jest właściwa interpretacja danych. Skaner rejestruje stan obiektu w chwili pomiaru, natomiast konstruktor określa, które cechy należy odwzorować bezpośrednio, a które odtworzyć zgodnie z założeniami nominalnymi.

Gotowy model powinien zostać porównany z danymi wejściowymi i zweryfikowany w zakresie odpowiadającym celowi projektu. Rekonstrukcja jest więc nie tylko operacją programową, lecz pełnym procesem inżynierskim obejmującym analizę, modelowanie i kontrolę wyniku.

Dlatego rekonstrukcja jest nie tylko etapem technicznym, ale również elementem procesu inżynierskiego, który pozwala wykorzystać dane ze skanowania w projektowaniu, modernizacji, dokumentacji i produkcji.
