Brak dokumentacji technicznej nie zawsze oznacza konieczność projektowania części od początku. Jeżeli zachował się fizyczny egzemplarz, skanowanie 3D może dostarczyć danych o jego rzeczywistej geometrii. Na ich podstawie można następnie przygotować model CAD dostosowany do celu projektu.
Takie podejście znajduje zastosowanie m.in. w utrzymaniu ruchu, odtwarzaniu części zamiennych, modernizacji starszych maszyn oraz projektowaniu elementów współpracujących z istniejącą konstrukcją.
Skanowanie jest jednak tylko jednym z etapów inżynierii odwrotnej. Nie pozwala samo w sobie określić materiału, tolerancji, technologii wykonania ani pierwotnych założeń konstruktora. Informacje te trzeba ustalić na podstawie funkcji części, dodatkowych pomiarów, dokumentacji zespołu lub uzgodnień z klientem.
Czym jest inżynieria odwrotna?
Inżynieria odwrotna (reverse engineering) to proces, w którym istniejący obiekt staje się punktem wyjścia do odtworzenia jego geometrii i przygotowania danych potrzebnych do dalszego projektowania, produkcji, kontroli lub modernizacji.
W zależności od celu projektu proces może również obejmować analizę funkcji części, sposobu jej współpracy z innymi elementami oraz prawdopodobnych założeń konstrukcyjnych. Nie wszystkie informacje można jednak jednoznacznie wyznaczyć na podstawie samego kształtu obiektu.
Kluczowe znaczenie ma rozróżnienie między pozyskaniem geometrii a jej inżynierską interpretacją. Skanowanie dostarcza danych o rzeczywistym kształcie części, natomiast rekonstrukcja wymaga określenia, które powierzchnie i cechy są funkcjonalnie istotne oraz jak powinny zostać odwzorowane w modelu CAD.
Inżynieria odwrotna może zatem obejmować pomiar, analizę stanu elementu, rozpoznanie cech geometrycznych, rekonstrukcję powierzchni oraz przygotowanie modelu i dokumentacji odpowiednich do przyszłego zastosowania.
Trzeba jednak pamiętać, że zeskanowana geometria nie jest automatycznie pierwotnym modelem projektowym. Rzeczywista część może zawierać zużycie, odkształcenia, ślady obróbki czy inne odstępstwa od założeń konstrukcyjnych. Dlatego przejście od chmury punktów lub siatki do użytecznego modelu wymaga odpowiedniej interpretacji oraz decyzji inżynierskich.
Dlaczego skanowanie 3D sprawdza się w inżynierii odwrotnej?
Skanowanie 3D jest szczególnie przydatne w przypadku części posiadających:
- powierzchnie swobodne,
- nieregularne kształty,
- liczne promienie i płynne przejścia,
- złożone zależności przestrzenne,
- duże gabaryty,
- geometrię trudną do opisania za pomocą pojedynczych wymiarów.
Należy jednak pamiętać, że skaner optyczny rejestruje powierzchnie, do których można uzyskać odpowiedni dostęp. Głębokie otwory, wąskie kanały i fragmenty zasłonięte przez inne części mogą wymagać dodatkowych metod pomiarowych albo przyjęcia założeń podczas rekonstrukcji.
Skaner 3D pozwala pozyskać gęsty zbiór danych opisujących dostępną powierzchnię obiektu. W przeciwieństwie do pomiaru ograniczonego do kilku wcześniej wybranych wymiarów umożliwia analizę przestrzennego kształtu części na większym obszarze.
O użyteczności danych nie decyduje jednak wyłącznie liczba zarejestrowanych punktów. Znaczenie mają także dokładność pomiaru, dostęp do powierzchni, kompletność danych oraz sposób ich późniejszego opracowania.
Jest to szczególnie przydatne wtedy, gdy przed rozpoczęciem projektu nie znamy wszystkich wymiarów potrzebnych do odtworzenia części.
Od fizycznej części do modelu CAD
W uproszczeniu proces inżynierii odwrotnej można przedstawić następująco:
cel projektu i analiza części → skanowanie oraz pomiary uzupełniające → dane pomiarowe → interpretacja geometrii → rekonstrukcja CAD → weryfikacja modelu → dokumentacja lub dalsze prace projektowe
Nie każdy projekt wymaga jednak wykonania wszystkich etapów. Zakres opracowania zależy przede wszystkim od tego, do czego model będzie później wykorzystywany.
Jeżeli celem jest archiwizacja stanu obiektu, wizualizacja, porównanie geometrii lub wykorzystanie danych w procesie, który obsługuje siatki, odpowiednio przygotowany model siatkowy może być wystarczający.
Jeżeli model ma być edytowany, wymiarowany, wykorzystany do przygotowania dokumentacji lub świadomego wprowadzenia zmian konstrukcyjnych, zwykle potrzebna jest rekonstrukcja geometrii w środowisku CAD.
Więcej informacji o poszczególnych etapach przejścia od danych pomiarowych do modelu konstrukcyjnego znajduje się w naszym głównym artykule „Proces cyfrowego odwzorowania obiektów – od pomiaru 3D do modelu CAD”.
Stan zmierzonej części a geometria, którą należy odtworzyć
Skan przedstawia rzeczywisty stan części w momencie pomiaru. Jeżeli element jest zużyty, odkształcony, naprawiany lub uszkodzony, cechy te zostaną odwzorowane w danych pomiarowych.
Przed rozpoczęciem rekonstrukcji trzeba więc ustalić, czy model ma przedstawiać:
- aktualny stan części,
- prawdopodobną geometrię pierwotną,
- geometrię skorygowaną pod kątem zużycia,
- zmodyfikowaną wersję dostosowaną do nowego zastosowania.
Przykładowo zużyty otwór nie powinien być automatycznie odwzorowany dokładnie według zmierzonej średnicy. Jego docelowy wymiar może wymagać określenia na podstawie współpracującego elementu, standardowego pasowania, zachowanej dokumentacji lub dodatkowych ustaleń konstrukcyjnych.
Jakość danych wejściowych ma bezpośredni wpływ na dalszą rekonstrukcję. Więcej informacji na temat przygotowania elementu znajdziesz w naszym artykule „Jak przygotować obiekt do skanowania 3D?”.
Jak wygląda rekonstrukcja geometrii?
W przypadku części o regularnej geometrii rekonstrukcja może obejmować rozpoznanie i odtworzenie:
- płaszczyzn,
- powierzchni walcowych i stożkowych,
- otworów i innych cech konstrukcyjnych,
- osi i płaszczyzn odniesienia,
- promieni i zaokrągleń,
- symetrii,
- wzajemnego położenia poszczególnych elementów.
Na tej podstawie konstruktor buduje uporządkowany model odpowiadający funkcji i planowanemu zastosowaniu części. W przypadku bardziej złożonych kształtów konieczne może być również odtworzenie powierzchni swobodnych i kontrola ich dopasowania do danych pomiarowych.
W realizowanych projektach wykorzystujemy m.in. QuickSurface PRO do pracy z danymi siatkowymi i rekonstrukcji geometrii oraz SolidWorks do dalszego modelowania konstrukcyjnego i przygotowania dokumentacji. Dokładny przebieg prac zależy od rodzaju części i oczekiwanego rezultatu.
Celem rekonstrukcji nie jest jedynie stworzenie modelu przypominającego zeskanowaną część. Jego geometria, struktura i poziom szczegółowości powinny odpowiadać przyszłemu zastosowaniu – na przykład dokumentacji, modyfikacji konstrukcji, projektowaniu części współpracującej lub przygotowaniu procesu produkcyjnego.
Czy każdą część można odtworzyć?
Nie zawsze.
Możliwość przygotowania użytecznego modelu zależy m.in. od:
- kompletności i jakości danych pomiarowych,
- dostępu do istotnych powierzchni,
- stanu technicznego i stopnia zużycia części,
- złożoności geometrii,
- oczekiwanej dokładności modelu,
- dostępności elementów współpracujących,
- informacji o funkcji, materiale, tolerancjach i warunkach pracy,
- możliwości zweryfikowania zrekonstruowanej geometrii.
Szczególnie trudne są projekty dotyczące części mocno zużytych, zdeformowanych lub niekompletnych, jeżeli nie istnieje drugi egzemplarz, element współpracujący ani inne informacje pozwalające określić prawdopodobną geometrię pierwotną.
W takim przypadku skanowanie nadal dostarcza wartościowych danych, ale część modelu może wymagać odtworzenia na podstawie uzgodnionych założeń konstrukcyjnych. Założenia te powinny być wyraźnie wskazane w zakresie projektu.
Co można uzyskać dzięki inżynierii odwrotnej?
W zależności od zakresu projektu rezultatem mogą być:
Dane pomiarowe:
- chmura punktów,
- siatka trójkątów reprezentująca zmierzony stan obiektu.
Opracowania CAD:
- zrekonstruowane powierzchnie,
- model bryłowy,
- edytowalny model parametryczny,
- zmodyfikowana wersja istniejącego elementu.
Dokumentacja i dane do dalszych prac:
- dokumentacja 2D,
- model przeznaczony do dalszego przygotowania produkcji,
- dane do wykonania prototypu lub części zamiennej.
Zakres i format danych należy ustalić przed rozpoczęciem prac. Model geometryczny nie zawsze jest jeszcze kompletną dokumentacją wykonawczą
– przygotowanie części może wymagać określenia materiału, tolerancji, pasowań, chropowatości i innych wymagań technologicznych.

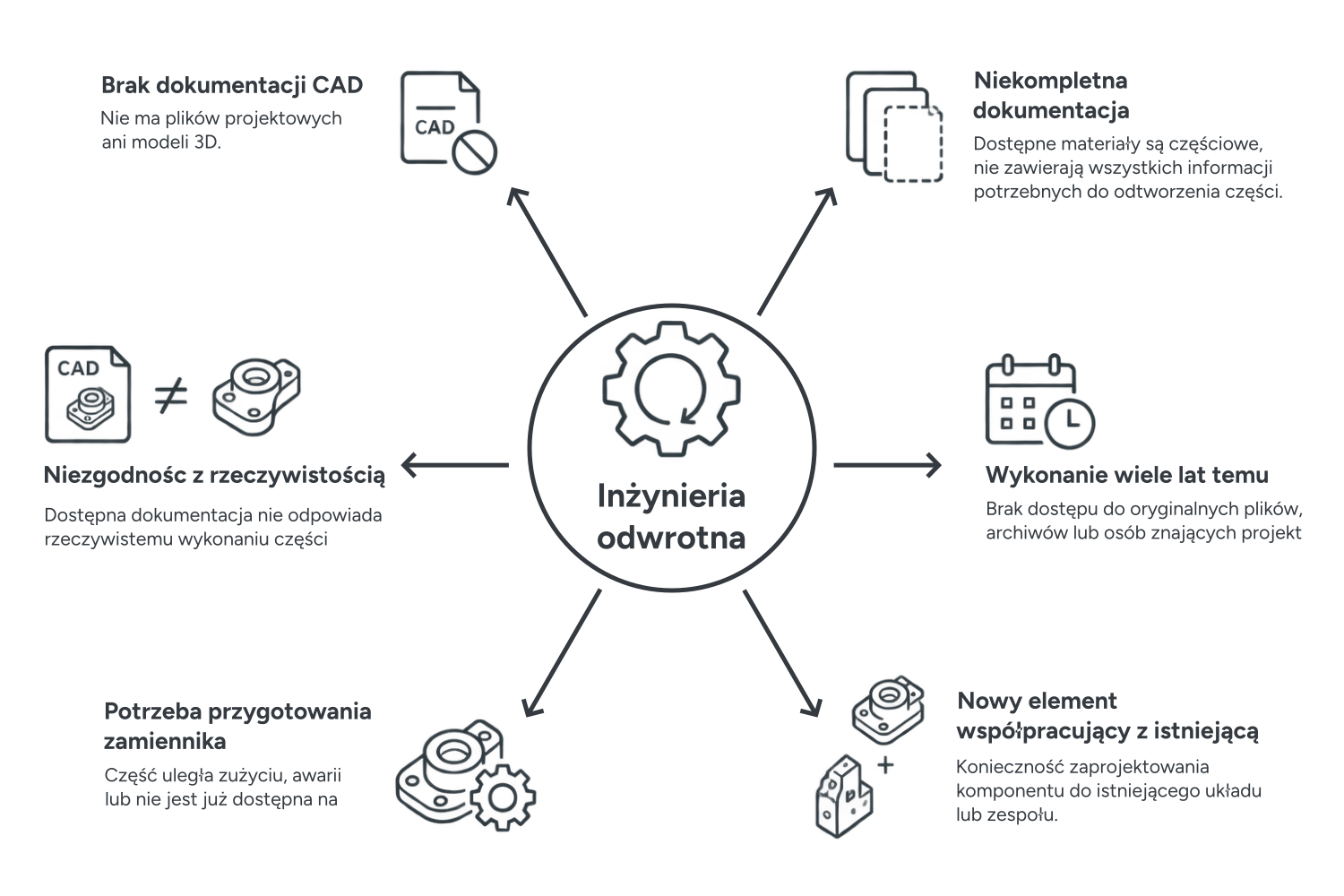

Gdzie wykorzystuje się inżynierię odwrotną?
Inżynieria odwrotna jest szczególnie przydatna wtedy, gdy istnieje fizyczny element, ale brakuje jego aktualnego modelu CAD lub dokumentacji technicznej.
Części maszyn
Odtwarzanie geometrii elementów starszych urządzeń, dla których dokumentacja techniczna nie jest już dostępna albo nie odpowiada ich aktualnemu stanowi.
Części zamienne
Przygotowanie modelu CAD na podstawie istniejącego egzemplarza w celu dalszego opracowania części zamiennej.
Modernizacja maszyn
Pozyskanie geometrii istniejących komponentów może ułatwić projektowanie nowych części, osłon, uchwytów, przyłączy i innych elementów, które muszą zostać dopasowane do aktualnej konstrukcji maszyny. Dane ze skanowania mogą również posłużyć do przygotowania zmodyfikowanej wersji istniejącego podzespołu.
Motoryzacja
Rekonstrukcja podzespołów, elementów nadwozia i innych części pojazdów, dla których brakuje dokumentacji lub konieczne jest indywidualne dopasowanie.
Odlewy i elementy wzornicze
Odtwarzanie powierzchni i cech geometrycznych, których dokładne opisanie za pomocą pojedynczych pomiarów byłoby trudne lub czasochłonne.
Kiedy skan staje się modelem CAD? Pozyskana chmura punktów jest materiałem wyjściowym, który trzeba odpowiednio opracować i zinterpretować. Więcej informacji znajdziesz w naszym artykule „Model CAD ze skanu 3D – jak wygląda rekonstrukcja?”.
Ile czasu zajmuje odtworzenie części?
Czas realizacji zależy przede wszystkim od złożoności geometrii i oczekiwanego poziomu opracowania.
Sam pomiar może być stosunkowo szybki, szczególnie w przypadku nowoczesnych skanerów rejestrujących dużą liczbę punktów w krótkim czasie.
Znacznie więcej czasu może wymagać późniejsza rekonstrukcja. Prosty element posiadający głównie powierzchnie regularne można opracować stosunkowo szybko. Złożona część zawierająca powierzchnie swobodne, liczne cechy konstrukcyjne i trudne do jednoznacznego odtworzenia przejścia może wymagać znacznie dłuższej pracy niż sam pomiar. Na czas realizacji wpływają również stan elementu, kompletność danych, wymagany poziom edytowalności modelu oraz zakres jego weryfikacji.
Skanowanie 3D nie zastępuje konstruktora
Oprogramowanie może wspomagać rozpoznawanie podstawowych powierzchni i dopasowywanie geometrii do skanu, ale nie podejmuje wszystkich decyzji konstrukcyjnych. To wykonawca określa, które cechy należy zachować, skorygować lub odtworzyć oraz jak zbudować model odpowiedni do jego przyszłego zastosowania.
Jak dokładny musi być skan wykorzystywany w inżynierii odwrotnej? Odpowiedź zależy od przeznaczenia rekonstruowanego elementu i wymaganej dokładności. Więcej informacji znajdziesz w naszym artykule „Jak osiągnąć wysoką dokładność skanowania 3D? Od przygotowania obiektu do opracowania danych”.
Podsumowanie
Inżynieria odwrotna pozwala wykorzystać istniejącą część jako punkt wyjścia do przygotowania modelu CAD, dokumentacji lub dalszych prac projektowych. Skanowanie 3D dostarcza gęstych danych o rzeczywistej geometrii obiektu, ale nie tworzy automatycznie gotowego modelu konstrukcyjnego.
Zakres rekonstrukcji zależy od celu projektu, stanu części i dostępnych informacji. Model może odwzorowywać aktualny kształt elementu, jego prawdopodobną geometrię pierwotną albo wersję zmodyfikowaną. Wymaga to interpretacji danych i świadomych decyzji dotyczących cech funkcjonalnych, zużycia oraz brakujących informacji.
Dlatego przed rozpoczęciem prac należy ustalić nie tylko format oczekiwanego modelu, lecz przede wszystkim sposób jego późniejszego wykorzystania.
